تامین گرمای مطبوع و یکنواخت در فصول سرد سال، یکی از ارکان اصلی آسایش در هر ساختمانی است. با این حال، بارها دیده شده که با وجود خرید تجهیزات گرمایشی باکیفیت و صرف هزینه های بالا، محیط داخلی خانه یا محل کار به دمای مطلوب نمی رسد و صورت حساب های گاز و برق نیز به شدت افزایش می یابد. در بیشتر موارد، ریشه این مشکل در نقص فنی دستگاه یا کیفیت ساخت آن نیست، بلکه به اشتباهات نصب رادیاتور بازمی گردد که بازدهی حرارتی کل سیستم را به شکل چشمگیری کاهش می دهد.
نصب سیستم های حرارتی یک کار کاملا مهندسی و تجربی است که باید بر پایه محاسبات دقیق تاسیساتی، رعایت فواصل فیزیکی استاندارد، جانمایی صحیح و تنظیمات دقیق مدار هیدرولیکی انجام شود. محل قرارگیری نامناسب، هواگیری نکردن، رعایت نکردن فواصل مجاز از دیوار و کف، یا لوله کشی غلط می تواند راندمان رادیاتور را تا بیش از چهل درصد کاهش دهد. در این راهنمای جامع، ابعاد مختلف این خطاها را بررسی می کنیم تا با اجرای یک نصب اصولی رادیاتور، بالاترین راندمان و کمترین مصرف انرژی را تجربه کنید.
عملکرد یک سیستم گرمایشی ساختمان شامل سه بخش اصلی تولید گرما (در پکیج یا موتورخانه)، انتقال آن از طریق لوله ها و در نهایت توزیع حرارت توسط رادیاتور در محیط است. اگر مرحله توزیع حرارت به دلیل خطاهای اجرایی دچار افت شود، کل زنجیره بازدهی سیستم گرمایشی به هم می ریزد.
جانمایی نادرست و نصب غیر اصولی رادیاتور مانع از انتشار یکنواخت حرارت در اتاق می شود. در چنین شرایطی، بخش زیادی از گرمای تولید شده قبل از آنکه دمای هوای اتاق را بالا ببرد، از طریق دیوارها یا منافذ اطراف به هدر می رود. در نتیجه، ترموستات دستگاه فرمان ادامه کار می دهد و مشعل پکیج یا موتورخانه ساعت های طولانی تری روشن می ماند.
این فرایند زمان گرم شدن فضا را طولانی تر می کند، استهلاک پمپ و مبدل های حرارتی را افزایش می دهد و مستقیما منجر به هدررفت گرما از رادیاتور و افزایش هزینه های انرژی می شود. در واقع، تفاوتی اساسی میان ظرفیت اسمی رادیاتور و گرمای موثر و قابل استفاده در محیط وجود دارد؛ این تفاوت مستقیما ناشی از نحوه نصب و وضعیت گردش هوای اطراف دستگاه است.
شناخت رایج ترین اشتباهات نصب رادیاتور به سازندگان، مجریان تاسیسات و مالکان کمک می کند تا از اتلاف حرارت جلوگیری کرده و عملکرد سیستم را در بالاترین سطح نگه دارند. در ادامه به مهم ترین این خطاهای اجرایی اشاره می کنیم.
یکی از پرتکرارترین خطاها در پروژه های ساختمانی، انتخاب مکان نامناسب برای استقرار رادیاتور است. رادیاتور برای گرم کردن محیط از سازوکار جریان همرفتی استفاده می کند؛ به این صورت که هوای سرد را از بخش پایینی جذب کرده، آن را گرم می کند و هوای گرم و سبک شده را از بخش بالایی به درون اتاق می فرستد.
اگر رادیاتور در کنج های کور، پشت ستون ها، درون فرورفتگی های بسته یا نقاطی با جریان هوای راکد نصب شود، این چرخه همرفتی مختل خواهد شد. طبق اصول استاندارد مهندسی تاسیسات، محل مناسب نصب رادیاتور معمولا زیر پنجره ها یا در کنار دیوارهای خارجی است. هوای سرد بیرونی که از درزها و سطح شیشه نفوذ می کند، در همان بدو ورود با هوای گرم صعودی رادیاتور برخورد کرده و خنثی می شود. در غیر این صورت، این هوای سرد در کف اتاق پخش شده و سبب احساس سرما می گردد. البته شرایط معماری و متراژ فضا نیز باید پیش از تعیین نهایی محل رادیاتور توسط تکنسین تاسیسات ارزیابی شود.
بسیاری از افراد برای زیباسازی فضای داخلی یا چیدمان دکوراسیون، جلوی رادیاتور مبل های بزرگ قرار می دهند، از کاورهای چوبی و دکوراتیو بسته استفاده می کنند یا پرده های ضخیم و بلندی نصب می کنند که سطح رادیاتور را به طور کامل می پوشاند.
پوشاندن رادیاتور مانع از ورود جریان هوای آزاد به رادیاتور و انتشار گرمای تابشی و همرفتی به محیط می شود. در این وضعیت، گرما میان رادیاتور و پرده حبس شده و از طریق شیشه پنجره مستقیما به بیرون فرار می کند. برای جلوگیری از این مشکل و حفظ زیبایی دکوراسیون، می توان از پرده هایی با طول مناسب که تا بالای رادیاتور می رسند استفاده کرد و مبلمان را حداقل سی تا چهل سانتی متر دورتر از بدنه رادیاتور چیدمان نمود.
برای برقراری جریان آزاد هوا و مکش طبیعی از پایین، رادیاتور باید فاصله مشخصی از کف زمین و سطح دیوار پشتی داشته باشد. همچنین اگر بالای رادیاتور طاقچه، شلف یا لبه پنجره قرار دارد، باید فاصله کافی برای خروج بدون مانع هوای گرم در نظر گرفته شود.
فاصله رادیاتور از دیوار و کف باید بر اساس کاتالوگ فنی سازنده و ابعاد رادیاتور تنظیم گردد. نصب بیش از حد نزدیک به کف، مسیر ورودی هوای سرد به پره ها را مسدود می کند و چسباندن رادیاتور به دیوار باعث می شود حرارت به جای هوا، مستقیما به مصالح ساختمانی منتقل شود. بنابراین لازم است بست های دیواری متناسب با مدل رادیاتور انتخاب و فاصله های مجاز اعلام شده توسط شرکت سازنده دقیقا اجرا شوند.
چگونه با انتخاب درست رادیاتور گرمایش یکنواخت داشته باشیم؟
محاسبه نادرست بار حرارتی اتاق، یکی دیگر از زمینه های بروز خطا است. اگر طول یا تعداد پره های رادیاتور کمتر از نیاز واقعی فضا انتخاب شود، حتی با روشن ماندن مداوم سیستم پکیج، دمای محیط به حد آسایش نمی رسد و سیستم تحت فشار مداوم قرار می گیرد.
از سوی دیگر، انتخاب رادیاتور با ابعاد بیش از حد بزرگ نیز غیر اقتصادی است و به دلیل گرمایش نامتعادل و خاموش و روشن شدن مکرر سیستم گرمایشی، اتلاف انرژی به همراه دارد. در محاسبه اصولی ظرفیت رادیاتور باید عواملی همچون متراژ مفید فضا، ارتفاع سقف، شرایط اقلیمی منطقه، وضعیت عایق کاری دیوارها، مساحت و نوع شیشه پنجره ها و تعداد دیوارهای در معرض هوای آزاد لحاظ شود.
ورود هوا به درون مدار بسته گرمایش هنگام لوله کشی و پر کردن سیستم، امری اجتناب ناپذیر است. اگر پس از راه اندازی، فرایند هواگیری رادیاتور به درستی انجام نشود، حباب های هوای حبس شده مانع از گردش کامل و یکنواخت آب گرم در تمام بخش های پنل یا پره ها می شوند.
علائم اصلی وجود هوا شامل سرد بودن نیمه بالایی رادیاتور با وجود داغ بودن لوله ورودی، شنیده شدن صدای جریان آب یا تق تق از داخل رادیاتور و عدم توازن حرارتی در بخش های مختلف است. هواگیری اولیه پس از نصب و تکرار آن پیش از آغاز فصل زمستان، اقدامی ضروری برای بازگرداندن راندمان سیستم است. اگر در باز کردن شیر هواگیری یا تنظیم مجدد فشار بار پکیج تجربه کافی ندارید، حتما این کار را به تکنسین مجرب واگذار کنید تا از پاشش آب داغ و آسیب به تجهیزات جلوگیری شود.

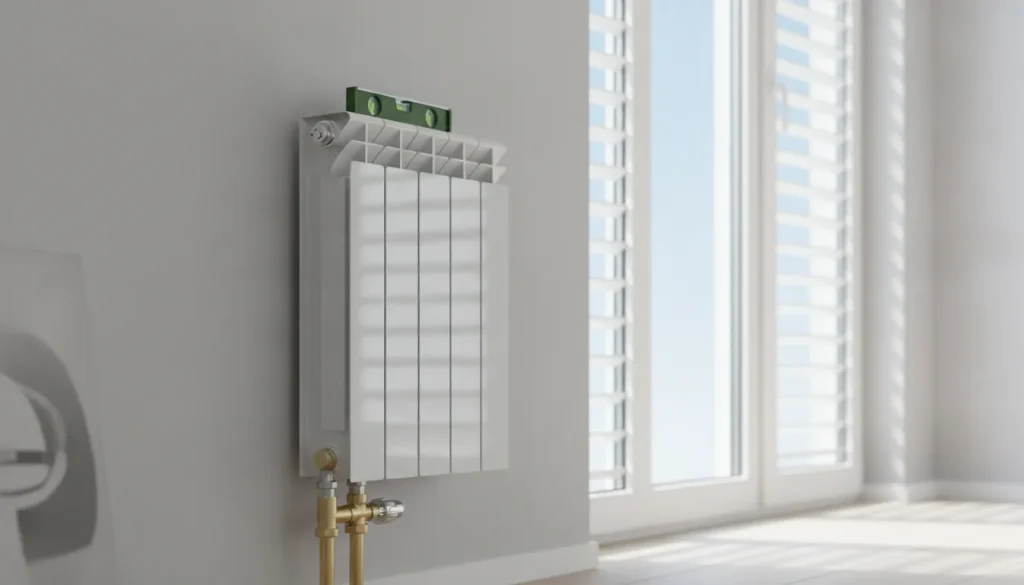

رادیاتور باید هنگام بستن روی دیوار با استفاده از ترازهای دقیق بنایی یا لیزری به شکل کاملا افقی مستقر شود. نصب کج یا شیب دار رادیاتور نه تنها ظاهر نامناسبی ایجاد می کند، بلکه باعث تجمع هوا در بالاترین گوشه پنل می شود؛ گوشه ای که ممکن است شیر هواگیری در آن سمت قرار نداشته باشد.
این مسئله گردش یکپارچه آب گرم را مختل می کند و باعث می شود بخشی از سطح مفید رادیاتور سرد بماند. استفاده از بست های دیواری محکم، باکیفیت و کنترل تراز بودن بدنه رادیاتور، از بروز این اختلال ساختاری جلوگیری می کند.
استفاده از اتصالات ارزان قیمت، شیرهای رادیاتور غیراستاندارد با افت فشار بالا و لوله کشی های غیر اصولی با پیچ و خم های تند، بازدهی سیستم گرمایشی ساختمان را به شدت تحت تاثیر قرار می دهد. اجرای لوله کشی باید با سایز مناسب لوله و شیب بندی درست انجام شود تا جریان آب گرم با کمترین افت اصطکاکی در مدار گردش کند.
شیرآلات نامرغوب می توانند دچار نشتی های ریز شوند که علاوه بر کاهش تدریجی فشار بار سیستم، موجب زنگ زدگی اتصالات و خسارت به کف ساختمان می گردند. استفاده از شیرهای ترموستاتیک استاندارد نیز یکی از بهترین راهکارها برای مدیریت هوشمند دما و جلوگیری از اتلاف سوخت در هر اتاق است.
مسیر رفت و برگشت آب گرم نقش مهمی در توزیع یکنواخت حرارت در سطح رادیاتور دارد. در بیشتر رادیاتورها، آب گرم ورودی باید از قسمت بالای رادیاتور وارد شده و پس از انتقال حرارت، آب سردتر از قسمت پایین سمت مقابل خارج شود.
اتصال معکوس لوله های رفت و برگشت یا اجرای غلط کلکتورها می تواند باعث ایجاد مسیر کوتاه (بای پس ناقص) شود؛ به گونه ای که آب گرم بدون گردش در تمام پنل، سریعا از مدار خارج گردد. این امر سبب می شود تنها نیمی از رادیاتور گرم شده و نیمه دیگر کاملا سرد یا ولرم باقی بماند. نصب باید حتما توسط نصاب ماهر و آشنا با نقشه های تاسیساتی انجام گیرد تا اتصالات به صورت کاملا اصولی برقرار شوند.
گاهی اوقات تمامی مراحل نصب رادیاتور به درستی انجام شده است، اما باز هم اتلاف حرارت بالاست. در این حالت، نقص اصلی در فقدان عایق حرارتی در دیوارهای پشت رادیاتور و درزهای پنجره هاست. دیوارهای سرد خارجی بخش زیادی از گرمای تابشی رادیاتور را جذب کرده و به بیرون منتقل می کنند.
استفاده از صفحات فویل دار عایق حرارت در پشت رادیاتور، گرما را به داخل اتاق بازتاب می دهد و تلفات حرارتی را به حداقل می رساند. همچنین استفاده از نوارهای درزگیر برای پنجره ها و درب ها، راهکاری ساده و کم هزینه برای حفظ گرمای داخل ساختمان و کاهش مصرف انرژی گرمایشی است.
برای حفظ بیشترین بازدهی حرارتی و جلوگیری از استهلاک سیستم، اجرای اقدامات زیر توصیه می شود:
نصب صحیح و کیفیت ساخت رادیاتور مکمل یکدیگر هستند. حتی دقیق ترین نصب نیز در صورت استفاده از رادیاتورهای نامرغوب نمی تواند بازدهی گرمایشی ایده آلی ایجاد کند. عواملی مانند کیفیت و ضخامت ورق فولادی به کار رفته، نوع پوشش رنگ پودری الکترواستاتیک کوره ای، جوشکاری پیوسته و بدون نقص و طراحی بهینه کانال های آب، تاثیر مستقیمی بر انتقال سریع حرارت به هوای محیط دارند.
یک رادیاتور استاندارد باید در برابر فشارهای هیدرولیکی، رسوب گیری و خوردگی داخلی مقاومت مناسبی داشته باشد تا در طول سالیان متمادی راندمان حرارتی خود را حفظ کند. توجه به طراحی کنوکتورها و گردش روان آب در داخل پنل، از هدررفت گرما از رادیاتور جلوگیری می کند و موجب گرمایش پایدار و سریع ساختمان می گردد.
شرکت لوکس پن یکی از تولیدکنندگان تخصصی رادیاتور در کشور است که با بهره گیری از خطوط تولید مدرن و دانش مهندسی، محصولاتی با انتقال حرارت مناسب برای پروژه های ساختمانی عرضه می کند. در لوکس پن، کیفیت ساخت و توجه به استانداردهای حرارتی در اولویت قرار دارد تا مصرف کنندگان بتوانند گرمایی پایدار و یکنواخت را تجربه نمایند.
برای دستیابی به بهترین نتیجه در پروژه های مسکونی، تجاری و اداری، انتخاب رادیاتور مناسب با متراژ و طراحی دقیق تاسیسات اهمیت فراوانی دارد. کارشناسان فنی لوکس پن آماده ارائه راهنمایی های تخصصی در زمینه محاسبه ظرفیت حرارتی و انتخاب رادیاتور متناسب با شرایط هر پروژه هستند. پیش از خرید و اجرای تاسیسات گرمایشی، بررسی مدل ها و دریافت مشاوره از تیم متخصص لوکس پن به شما کمک می کند تصمیمی دقیق و مطمئن اتخاذ کنید.
برای اطمینان از اجرای بی نقص عملیات نصب، بررسی موارد زیر پیشنهاد می شود:
دستیابی به گرمای مطلوب و کاهش هزینه های سوخت، نتیجه مستقیم طراحی اصولی، انتخاب رادیاتور باکیفیت و نصب بدون نقص است. بسیاری از اختلالات گرمایشی مانند سرد ماندن اتاق ها، صدای اضافه در مدار و مصرف بالای سوخت، ناشی از اشتباهات نصب رادیاتور هستند که با رعایت استانداردهای فنی، تعیین درست فواصل، جانمایی صحیح و هواگیری دقیق به آسانی برطرف می شوند.
استفاده از محصولات استاندارد نظیر رادیاتور لوکس پن در کنار نصب توسط متخصصان واجد صلاحیت و اجرای سرویس های دوره ای، ضامن تامین آسایش حرارتی پایدار در ساختمان شما خواهد بود.
بخش سوالات متداول
در اکثر سازه ها بله، زیرا رادیاتور در این موقعیت با گرم کردن هوای سرد ورودی، از نفوذ سرما به عمق اتاق جلوگیری می کند. با این حال نوع معماری و محل قرارگیری پنجره ها باید توسط تکنسین ارزیابی شود.
پرده های بلندی که روی رادیاتور را می پوشانند، گردش هوای همرفتی را مسدود می کنند و موجب حبس گرما در پشت پرده و اتلاف سریع آن از طریق شیشه می شوند.
سرد بودن بخش بالایی رادیاتور با وجود گرم بودن پایین آن، افت کلی دما، یا شنیده شدن صدای شرشر و حباب آب در لوله ها از نشانه های اصلی نیاز به هواگیری است.
بله، تراز نبودن موجب تجمع هوا در نقاط کور رادیاتور شده و مانع از گردش یکپارچه آب گرم در تمام بدنه دستگاه می گردد.
خیر، ظرفیت حرارتی رادیاتور باید بر اساس متراژ، ارتفاع سقف، شرایط عایق کاری دیوارها و اقلیم منطقه به صورت فنی محاسبه شود.
بله، نصب رادیاتور نیازمند شناخت الگوهای لوله کشی، رعایت فواصل استاندارد، تراز دقیق و آب بندی حرفه ای است تا از بروز نشتی و افت راندمان جلوگیری شود.
